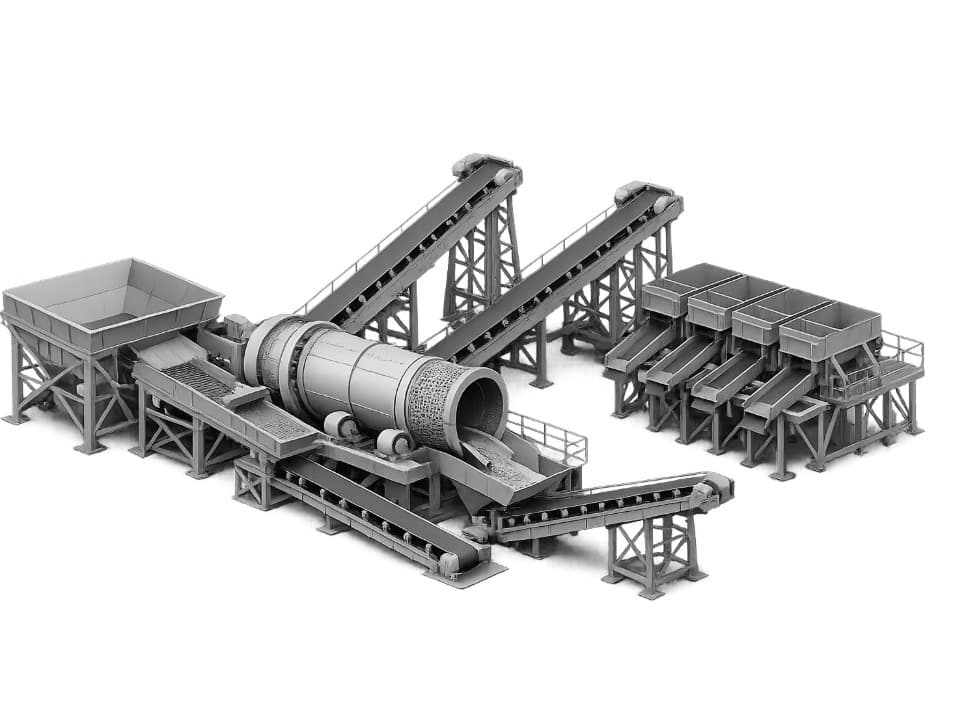

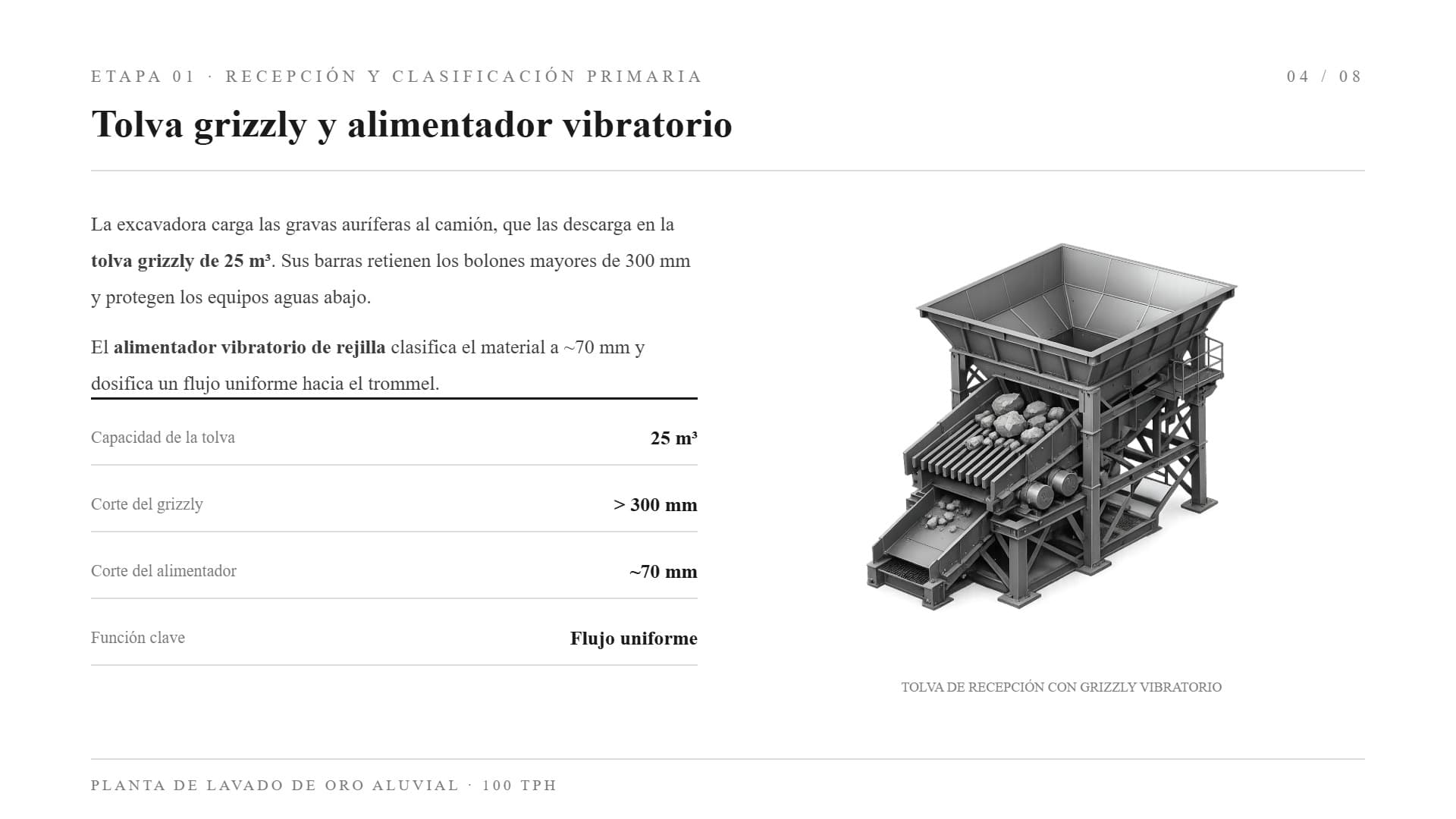

Recepción y clasificación primaria
La tolva grizzly de 25 m³ retiene bolones mayores de 300 mm y protege los equipos aguas abajo. El alimentador vibratorio de rejilla clasifica a ~70 mm y dosifica un flujo uniforme hacia el trommel.

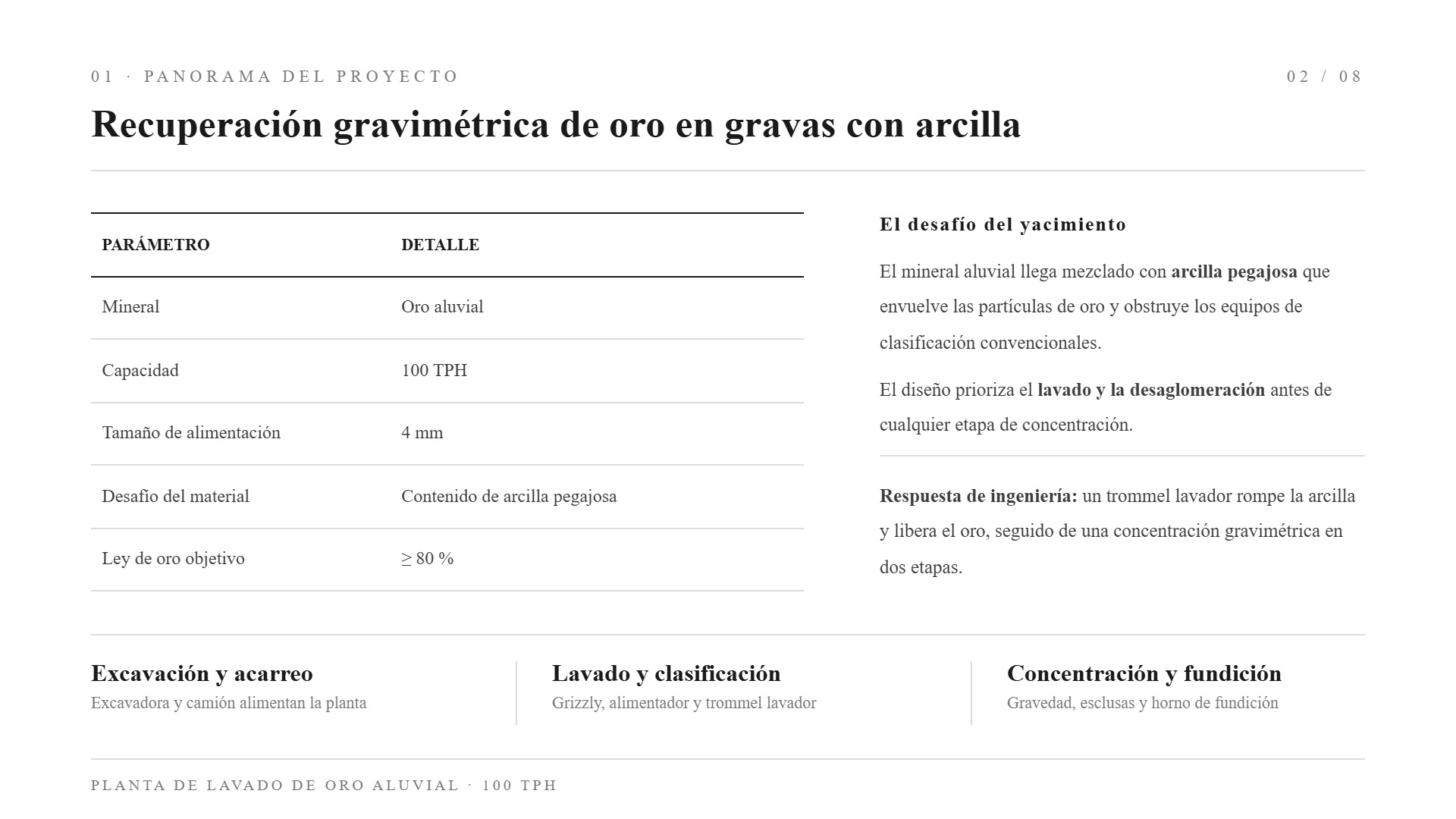

El desafío del yacimiento
La arcilla decide el diseño del circuito
La arcilla pegajosa forma terrones que atrapan el oro fino: si el material entra directo a clasificación, el oro se va con los rechazos. Por eso el circuito prioriza el lavado — un trommel rotativo con aspersión de agua rompe la arcilla y libera el oro antes de clasificar.
La concentración se hace por gravedad en dos etapas — centrífugo primero, mesas vibradoras después — y las colas pasan por esclusas de seguridad que reintegran el oro residual al circuito. Sin mercurio ni cianuro: separación puramente física.
Documentación técnica
Las láminas del circuito, etapa por etapa

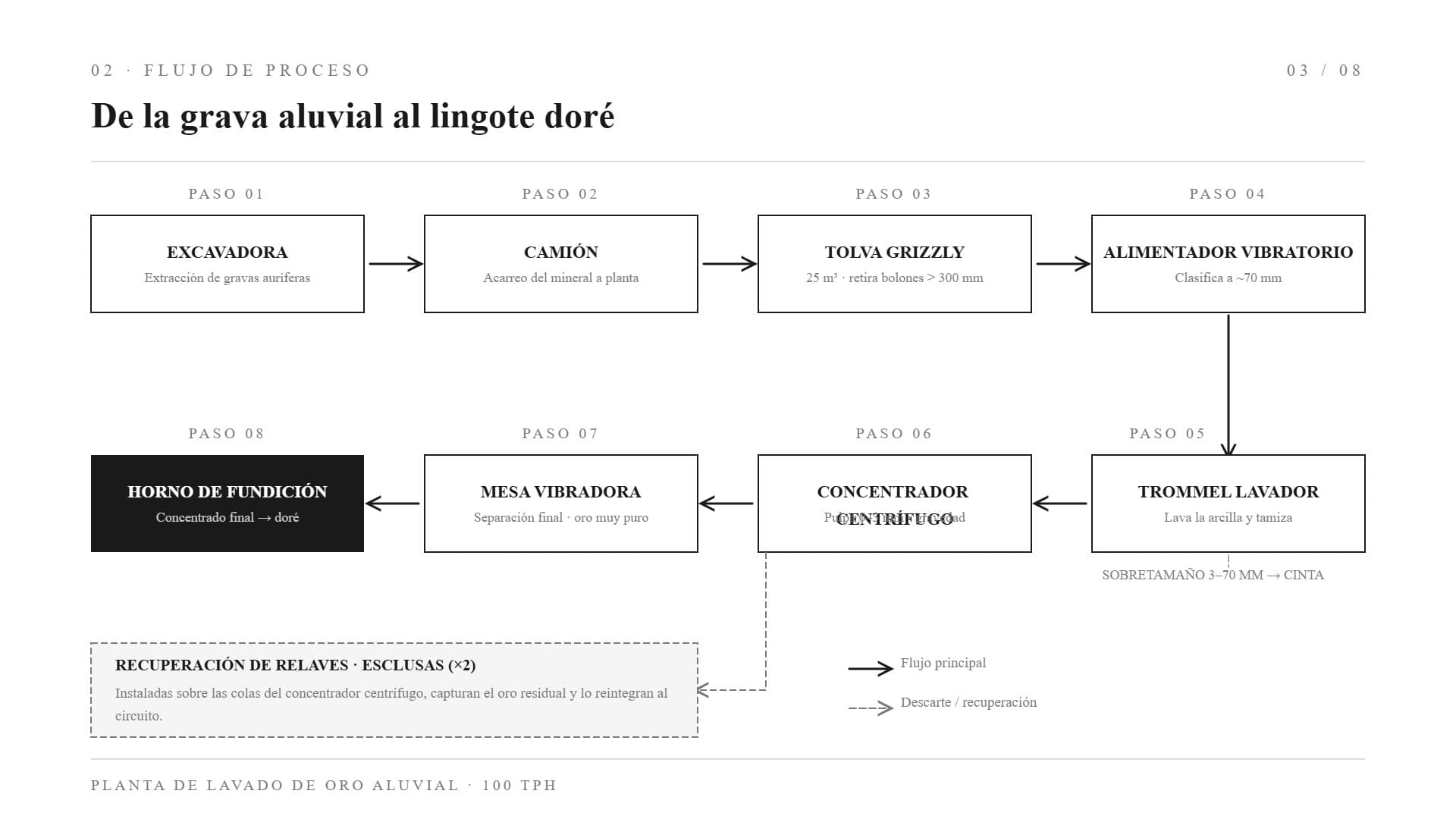

Flujo de proceso
De la grava aluvial al lingote doré

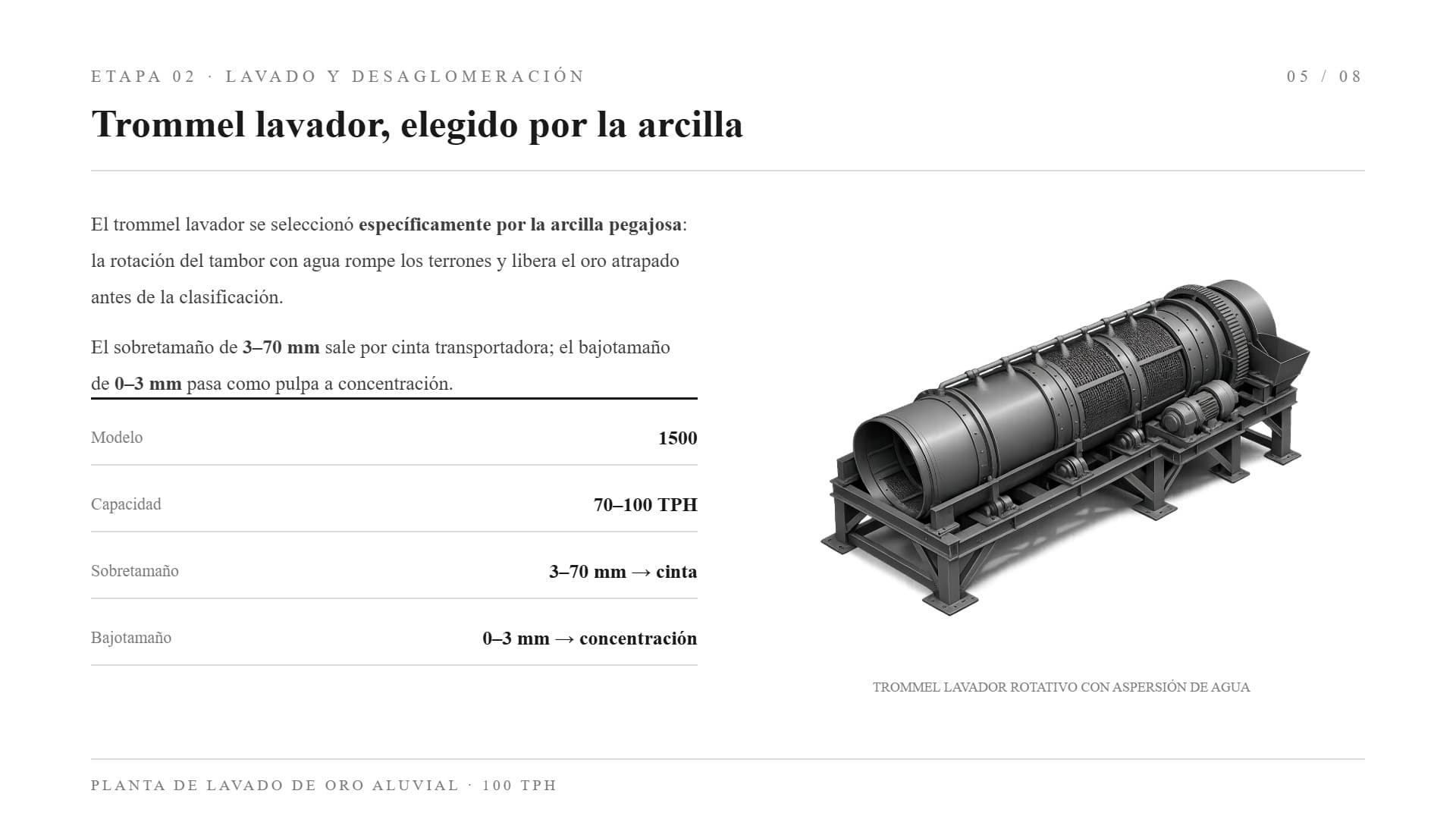

Lavado y desaglomeración
El trommel lavador (modelo 1500, 70–100 TPH) rompe los terrones de arcilla con rotación y agua, y libera el oro atrapado. El sobretamaño de 3–70 mm sale por cinta; el bajotamaño de 0–3 mm pasa como pulpa a concentración.

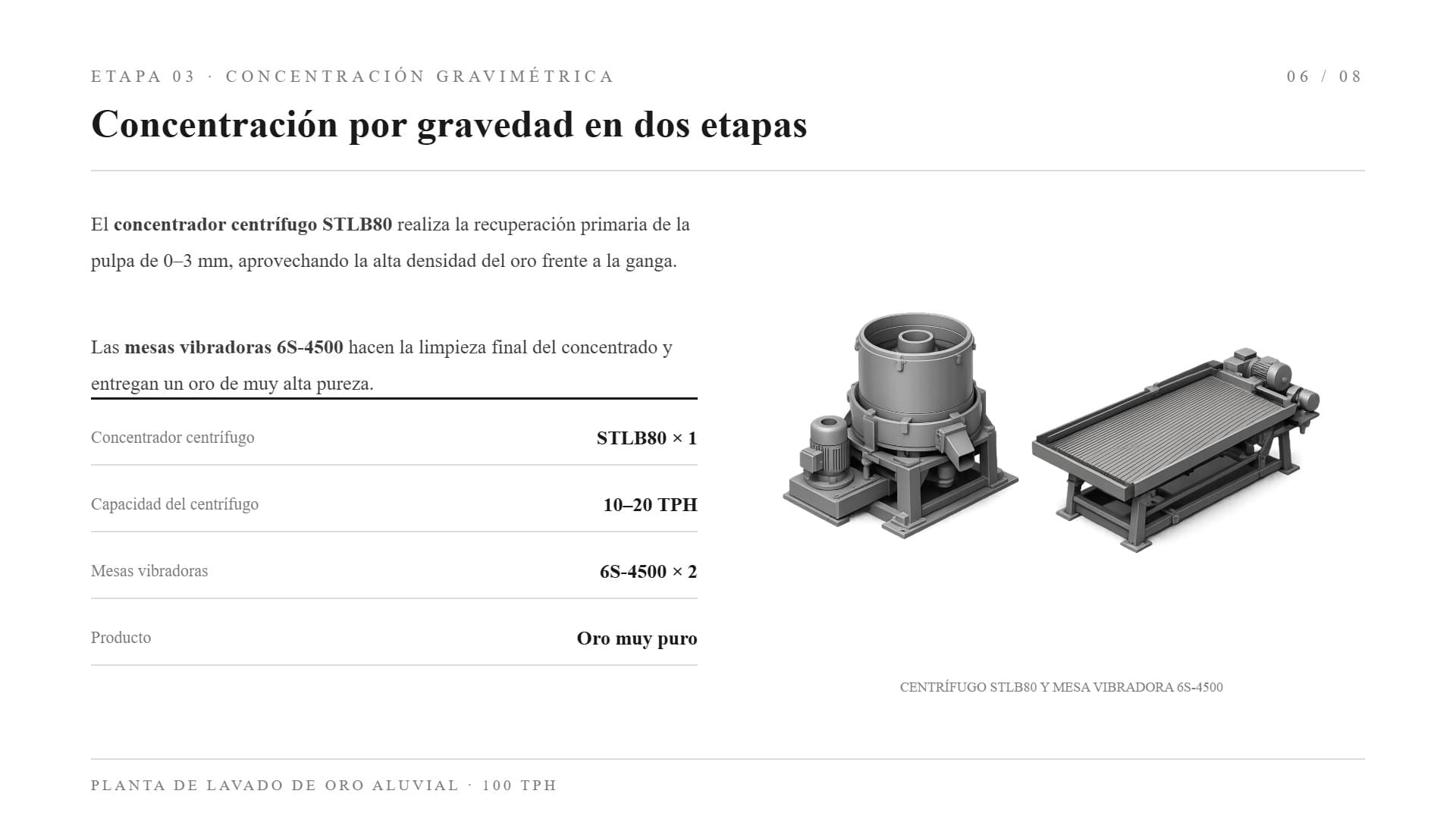

Concentración gravimétrica en dos etapas
El concentrador centrífugo STLB80 (10–20 TPH) hace la recuperación primaria aprovechando la densidad del oro frente a la ganga. Dos mesas vibradoras 6S-4500 limpian el concentrado y entregan oro de alta pureza.

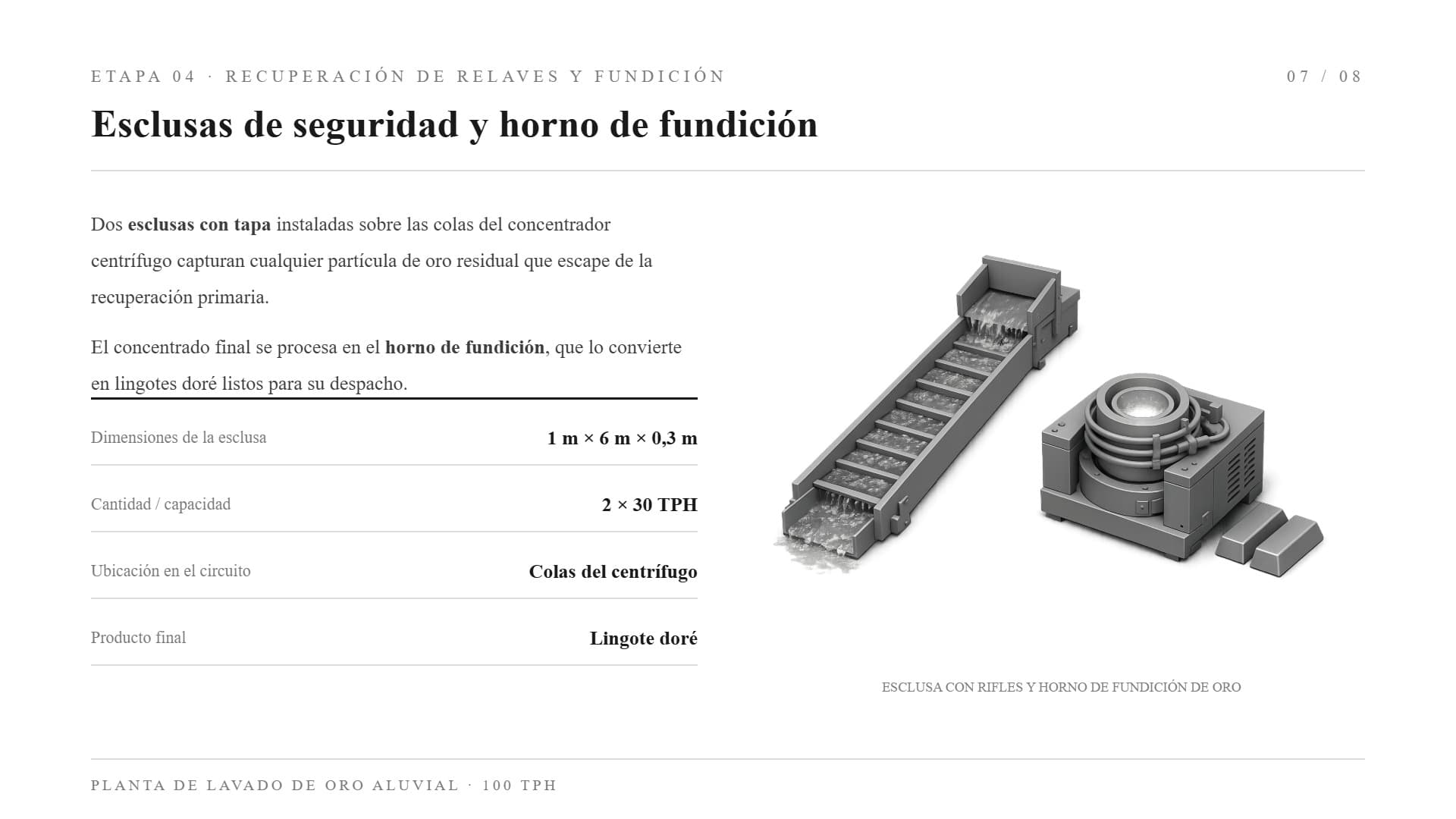

Recuperación de relaves y fundición
Dos esclusas con tapa (1 m × 6 m × 0,3 m, 30 TPH cada una) sobre las colas del centrífugo capturan el oro residual. El concentrado final se procesa en el horno de fundición y sale como lingote doré.

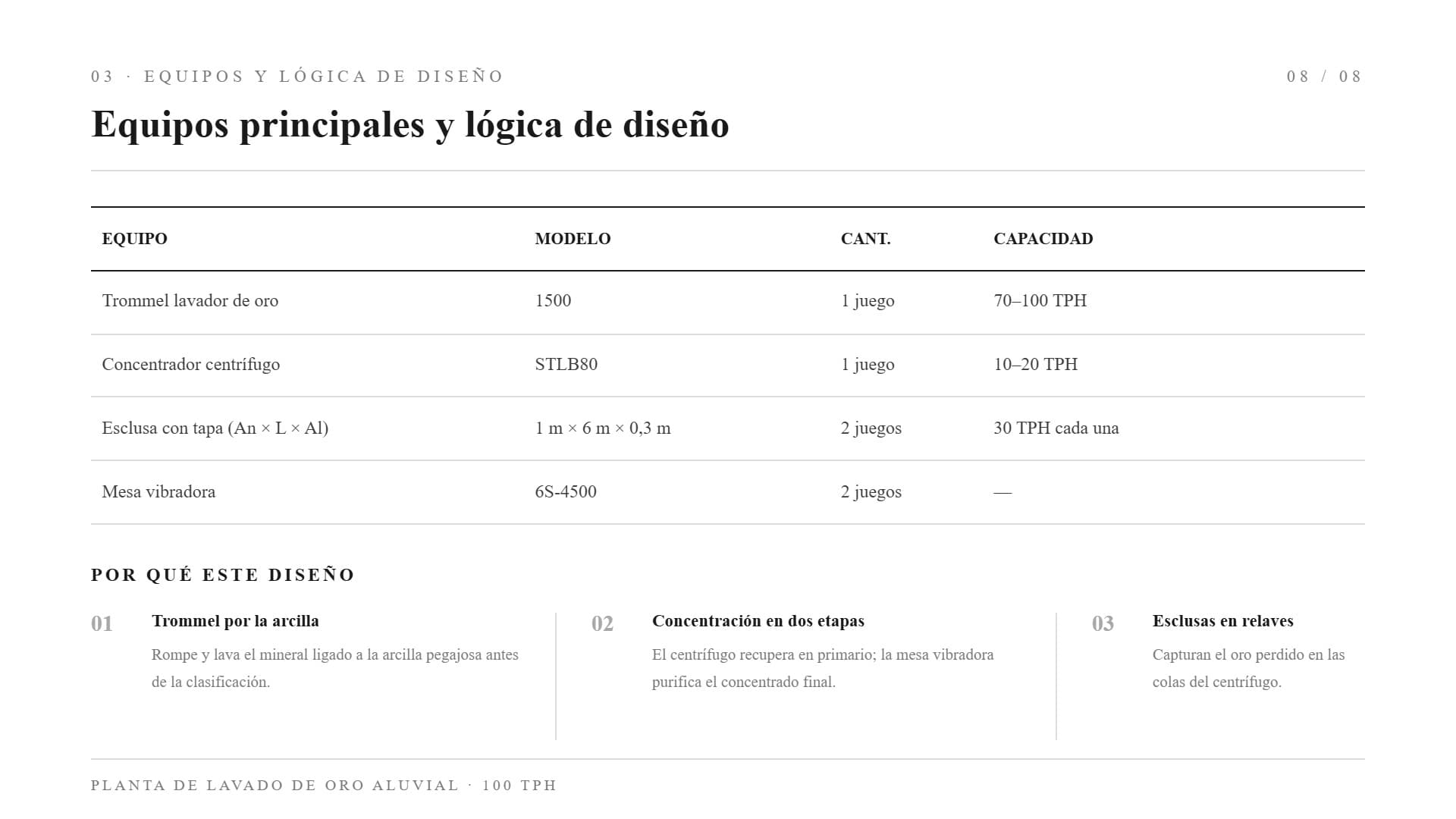

Configuración de referencia
Equipos principales del circuito
| Equipo | Modelo | Cantidad | Capacidad |
|---|---|---|---|
| Trommel lavador de oro | 1500 | 1 juego | 70–100 TPH |
| Concentrador centrífugo | STLB80 | 1 juego | 10–20 TPH |
| Esclusa con tapa (An × L × Al) | 1 m × 6 m × 0,3 m | 2 juegos | 30 TPH cada una |
| Mesa vibradora | 6S-4500 | 2 juegos | — |
Configuración de referencia para 100 TPH de material aluvial con arcilla pegajosa y alimentación de excavadora y camión. El dimensionamiento final depende del yacimiento.
¿Tu yacimiento se parece a este?
MAPE LEGAL asesora la selección y dimensionamiento de equipo según la situación real del terreno — tipo de material, contenido de arcilla, acceso a agua y escala de la operación. La consulta técnica es el primer paso.
